قفسه بندی صنعتی چیست؟

قفسه بندی صنعتی دسته ای از سازه های ذخیره سازی فولادی مهندسی شده و سنگین است که برای سازماندهی، پشتیبانی و دسترسی سیستماتیک به کالاها، مواد و اجزاء در انبارها، مراکز توزیع، تأسیسات تولیدی و انبارهای خرده فروشی طراحی شده است. این زیرساخت ذخیره سازی پایه زنجیره تامین مدرن است ، تسهیلات را قادر می سازد تا از ارتفاع عمودی ساختمان به طور موثر استفاده کنند، موجودی را بر اساس نوع و مکان سازماندهی کنند، و به تجهیزات جابجایی مکانیکی - لیفتراک ها، کامیون ها، جک های پالت - اجازه دسترسی مطمئن و ایمن به بارهای ذخیره شده را می دهد.

برخلاف قفسه بندی خانگی یا انبارهای سبک، قفسه بندی صنعتی برای حمل بارهای قابل توجه - معمولاً از چند صد کیلوگرم تا چندین تن در هر موقعیت ذخیره سازی - مهندسی شده است و از پروفیل های فولادی سازه ای ساخته می شود که برای مطابقت با استانداردهای بار ملی و بین المللی محاسبه، آزمایش و گواهی شده است. یک سیستم قفسه بندی صنعتی به درستی مشخص و نصب شده می تواند ظرفیت ذخیره سازی قابل استفاده را 200٪ تا 400٪ افزایش دهد. در مقایسه با انباشته شدن در سطح زمین در یک ردپا، آن را به یکی از بازده‌ترین سرمایه‌گذاری‌های زیرساختی در دسترس برای هر عملیات لجستیکی یا تولیدی تبدیل می‌کند.

قفسه بندی صنعتی خانواده وسیعی از انواع سیستم را در بر می گیرد - از قفسه بندی پالت انتخابی استاندارد و قفسه بندی کنسول گرفته تا راه حل های خودکار با ارتفاع بالا و سیستم های جریان پویا - که هر کدام برای ترکیب خاصی از نوع بار، نیاز چگالی ذخیره سازی، تقاضای توان عملیاتی و تجهیزات حمل و نقل مهندسی شده اند.

چگونه قفسه بندی صنعتی با قفسه بندی استاندارد متفاوت است

تمایز بین قفسه بندی صنعتی و قفسه بندی استاندارد تجاری یا خانگی قابل توجه است و فراتر از مقیاس است. قفسه بندی صنعتی به عنوان یک سیستم ساختاری طراحی شده است - نه یک محصول مبلمان - و مشخصات، نصب و استفاده از آن توسط استانداردهای رسمی مهندسی کنترل می شود.

• ظرفیت بار: قفسه بندی صنعتی beam levels typically carry 500 kg to 5,000 kg or more per level. Standard office or retail shelving is rated for 50 to 200 kg per shelf — an order of magnitude less.
• قد: قفسه بندی صنعتی routinely extends to 6, 10, or even 40 meters in automated high-bay warehouses. Standard shelving rarely exceeds 2.5 meters.
• یکپارچه سازی تجهیزات حمل و نقل: قفسه بندی صنعتی is sized and spaced to accommodate forklift trucks, reach trucks, order pickers, and automated stacker cranes. Standard shelving is accessed manually.
• مهندسی و گواهینامه: قفسه بندی صنعتی systems are subject to structural engineering calculations, load testing, and certification under standards such as EN 15512, FEM 10.2.02, RMI, or AS 4084. They require formal installation by qualified personnel, floor anchor engineering, and mandatory load signage.
• مقررات ایمنی: قفسه بندی صنعتی installations are subject to workplace health and safety legislation, mandatory periodic inspection requirements, and specific damage assessment and reporting protocols that do not apply to standard shelving.

اجزای ساختاری اصلی قفسه بندی صنعتی

همه سیستم های قفسه بندی صنعتی - صرف نظر از نوع - مجموعه ای از عناصر ساختاری اساسی را به اشتراک می گذارند. درک این اجزا روشن می کند که سیستم چگونه بار را حمل می کند، چگونه مونتاژ می شود و خطرات آسیب یا خرابی در کجا متمرکز است.

قاب های عمودی

قاب های عمودی ستون های باربر عمودی سازه قفسه بندی هستند. هر پانل قاب متشکل از دو ستون عمودی است که توسط اعضای مهاربندی افقی و مورب به هم متصل شده‌اند و ساختاری نردبان مانند را تشکیل می‌دهند. ارتفاع قاب از 2 متر برای سیستم های چیدن سطح پایین تا 12 متر یا بیشتر برای قفسه بندی انتخابی در ارتفاع بالا متغیر است. پروفیل مقطع و گیج فولادی ستون عمودی ظرفیت بار سیستم را تعیین می کند - قائم های با بخش سنگین تر بار محوری بیشتری را حمل می کنند و در برابر نیروهای خارج از مرکز بیشتر ناشی از ضربه لیفتراک مقاومت می کنند.

تیرهای بار

تیرهای بار اعضای افقی هستند که بین جفت قاب های عمودی قرار می گیرند و قفسه هایی را تشکیل می دهند که پالت ها یا کالاها روی آنها قرار می گیرند. آنها از طریق یک گیره یا سیستم اتصال قلاب به ستون‌های عمودی متصل می‌شوند که امکان تنظیم ارتفاع را در افزایش - معمولاً 50 میلی‌متر یا 75 میلی‌متر - بدون ابزار فراهم می‌کند و این امکان را فراهم می‌کند که قفسه‌بندی با تغییر ابعاد محصول دوباره پیکربندی شود. طول تیر و عمق مقطع مطابق با دهانه و بار طراحی شده است: تیرهای بلندتر که بارهای سنگین‌تر را حمل می‌کنند به بخش‌های عمیق‌تری برای محدود کردن انحراف تحت بار نیاز دارند.

صفحات پایه و لنگرهای کف

هر قاب عمودی دارای یک صفحه پایه فولادی است که بار ستون متمرکز را در دال کف انبار توزیع می کند. صفحات پایه با لنگرهای مکانیکی یا شیمیایی که توسط مهندس سازه بر اساس بارهای قفسه بندی، نوع لنگر و ویژگی های دال بتنی مشخص می شود، روی زمین ثابت می شوند. لنگر انداختن کف یک الزام ایمنی غیرقابل مذاکره است تحت تمام استانداردهای اصلی قفسه بندی صنعتی - قفسه بندی بدون لنگر خطر سقوط جدی است، به ویژه در شرایط برخورد لیفتراک یا شرایط لرزه ای.

فاصله‌دهنده ردیف و مهاربندها

فاصله‌دهنده‌های ردیف، اعضای افقی هستند که ردیف‌های قفسه‌بندی پشت به پشت را به هم متصل می‌کنند، فاصله راهروها را ثابت نگه می‌دارند و ثبات جانبی را برای ساختار کلی قفسه فراهم می‌کنند. مهاربندی پلان (بسته‌های افقی در سطح تیر) و مهاربندی‌های سطح بالایی، نصب قفسه‌بندی را در برابر نیروهای جانبی سفت‌تر می‌کنند. این اجزا به ویژه در سیستم‌های قفسه‌بندی بلند و در مناطقی که در معرض فعالیت لرزه‌ای هستند، مهم هستند.

لوازم جانبی ایمنی و حفاظتی

یک نصب کامل قفسه بندی صنعتی شامل طیف وسیعی از لوازم جانبی حفاظتی و ایمنی است: حفاظ های ستون و محافظ های انتهای راهرو، ضربه های لیفتراک را قبل از رسیدن به فولاد قفسه ای جذب می کنند. پین های ایمنی تیر مانع از جابجایی تیرها توسط تماس با لیفتراک به سمت بالا می شوند. عرشه های مش سیم یا میله های نگهدارنده پالت، سطح بار ایمن را برای پالت های غیر استاندارد یا کالاهای شل فراهم می کنند. و اخطارهای بار اجباری در هر خلیج به اپراتورها از حداکثر بار مجاز در هر سطح و هر خلیج اطلاع می دهد.

انواع اصلی سیستم های قفسه بندی صنعتی

قفسه بندی صنعتی یک محصول واحد نیست بلکه یک خانواده گسترده از سیستم های مهندسی شده است که هر کدام برای تعادل متفاوتی از تراکم ذخیره سازی، دسترسی به محصول، سرعت توان عملیاتی و نوع تجهیزات بهینه سازی شده اند. انتخاب نوع سیستم صحیح یکی از مهم ترین تصمیمات در طراحی انبار است.

قفسه بندی پالت انتخابی

قفسه بندی پالت انتخابی پرکاربردترین نوع قفسه بندی صنعتی در سطح جهان است. این پالت ها را در موقعیت های تک عمقی که مستقیماً از راهرو قابل دسترسی است ذخیره می کند و فراهم می کند 100% گزینش پذیری - هر پالت را می توان در هر زمان و بدون جابجایی دیگری بازیابی کرد. سادگی، انعطاف‌پذیری و سازگاری آن با لیفتراک‌های استاندارد تعادلی و دستی، آن را به انتخاب پیش‌فرض برای انبارهای عمومی با طیف گسترده‌ای از SKU تبدیل می‌کند. ارتفاع پرتو قابل تنظیم است و به سیستم اجازه می دهد تا با تغییر خطوط تولید در طول زمان، پیکربندی مجدد شود.

درایو-این و درایو-از طریق قفسه بندی

قفسه‌های درایو به لیفتراک‌ها اجازه می‌دهد تا مستقیماً وارد ساختار قفسه شوند و پالت‌ها را روی راهنماهای ریلی پیوسته در عمق خط قرار دهند. عمق خطوط از 5 تا 10 یا بیشتر پالت رایج هستند، و این سیستم را به بالاترین چگالی سیستم قفسه بندی استاتیک در دسترس تبدیل می کند. قفسه‌های درایو-این بر اساس آخرین در اولین خروج (LIFO) عمل می‌کنند. قفسه‌های درایو عبور از هر دو انتهای هر خط دسترسی را فراهم می‌کند و چرخش اول به بیرون (FIFO) را امکان‌پذیر می‌کند. هر دو نوع به طور گسترده در سردخانه ها و انبارهای کالاهای فله استفاده می شود.

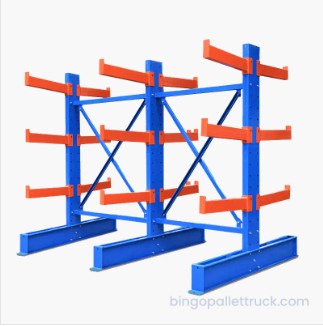

قفسه بندی کنسول

قفسه‌های قفسه‌ای از بازوهای افقی که از یک ستون عمودی مرکزی بیرون می‌آیند، بدون انسداد عمودی جلو استفاده می‌کند - و آن را به سیستم ایده‌آلی برای ذخیره‌سازی اقلام بلند، نامنظم یا بزرگی تبدیل می‌کند که نمی‌توانند در جایگاه‌های بسته معمولی قرار بگیرند. الوار، میله فولادی، لوله ها، مواد ورق، مبلمان و اجزای خودرو همگی بارهای قفسه ای معمولی هستند. بازوها از نظر ارتفاع قابل تنظیم هستند و بسته به اندازه بخش و فاصله ستون ها می توانند برای بارهای سبک، متوسط ​​یا سنگین پیکربندی شوند.

قفسه بندی جریان پالت

قفسه‌بندی جریان پالت از خطوط شیب‌دار غلتکی یا چرخی در خطوط ذخیره‌سازی عمیق استفاده می‌کند، به طوری که پالت‌ها با نیروی گرانش از راهرو بارگیری در عقب به سمت بازیابی در جلو جریان می‌یابند. چرخش واقعی FIFO به طور خودکار به دست می آید ، این سیستم را به انتخاب ارجح برای کالاهای فاسد شدنی، داروها، نوشیدنی ها و هر محصولی با الزامات دقیق چرخش کد تاریخ تبدیل می کند. عمق خطوط 10 تا 20 موقعیت پالت، چگالی ذخیره سازی بسیار بالایی را همراه با چرخش انبار تضمین شده ارائه می دهد.

قفسه فشاری به عقب

قفسه‌های عقب‌نشینی از گاری‌های تودرتو روی ریل‌های شیب‌دار در هر مسیر ذخیره‌سازی استفاده می‌کنند که معمولاً 2 تا 5 پالت عمیق . بارگذاری یک پالت جدید پالت های موجود را به عقب می راند. هنگامی که پالت جلویی برداشته می شود، پالت های باقی مانده تحت نیروی گرانش به جلو می چرخند. این سیستم از کامیون‌های دسترسی استاندارد استفاده می‌کند، تراکم بهتری نسبت به قفسه‌بندی انتخابی تک عمقی ارائه می‌دهد، و برای عملیات با چندین پالت از یک SKU که نیازی به چرخش FIFO ندارند، مناسب است.

قفسه بندی نیم طبقه و قفسه بندی چند طبقه

سازه‌های قفسه‌ای نیم‌سطحی، سطوح بیشتری از طبقه را در یک ساختمان انبار ایجاد می‌کنند، که به طور موثر مساحت کف قابل استفاده را بدون کار ساختمانی دو برابر یا سه برابر می‌کنند. سیستم‌های قفسه‌بندی چند لایه از راهروها و پله‌ها برای دسترسی به سطوح مختلف قفسه‌های چیدن دستی استفاده می‌کنند و از ذخیره‌سازی قطعات کوچک با تراکم بالا در تأسیساتی که سطح کف آن محدود است و تعداد زیادی از SKU‌های جداگانه باید در دسترس ذخیره شوند، پشتیبانی می‌کنند.

قفسه موبایل

قفسه سیار پایه های قفسه بندی انتخابی استاندارد را روی پایه های موتوری که روی ریل های تعبیه شده در کف نصب می شوند نصب می کند. کل نصب قفسه بندی در یک بلوک منفرد فشرده می شود که در هر زمان فقط یک راهرو باز است. این همه راهروهای اضافی را از پلان طبقه حذف می کند و ظرفیت ذخیره سازی پالت را افزایش می دهد تا 80٪ در مقایسه با قفسه بندی انتخابی استاتیک در همان منطقه قفسه سیار مخصوصاً در محیط‌های کنترل‌شده با دما مانند سردخانه‌ها و انبارهای دارویی، که در آن سردخانه فضای راهروهای بلااستفاده هزینه‌های عمده‌ای است، ارزشمند است.

سیستم های ذخیره سازی و بازیابی خودکار (AS/RS)

در بالاترین سطح فناوری قفسه بندی صنعتی، سیستم های ذخیره سازی و بازیابی خودکار ساختارهای قفسه بندی را با جرثقیل های رباتیک پشته زن، گاری های شاتل یا سیستم های کالا به شخص کنترل شده توسط یک سیستم مدیریت انبار (WMS) یکپارچه می کنند. سازه‌های قفسه‌بندی AS/RS با ارتفاع بالا می‌توانند برسند ارتفاع 30 تا 45 متر ، با جرثقیل های استاکر که به زمان چرخه 60 تا 120 حرکت پالت در ساعت در هر راهرو می رسند. این سیستم ها حداکثر چگالی ذخیره سازی، حداقل وابستگی به نیروی کار و دقت عملیات بسیار بالا را ارائه می دهند.

مقایسه سیستم قفسه بندی صنعتی

جدول زیر یک مقایسه ساختار یافته از انواع سیستم قفسه بندی صنعتی اصلی در معیارهای انتخاب کلیدی مورد استفاده در طراحی انبار را ارائه می دهد.

صنایع و کاربردهای قفسه بندی صنعتی

قفسه بندی صنعتی تقریباً زیربنای هر بخش از اقتصاد مدرن است که شامل ذخیره سازی فیزیکی و جابجایی کالا می شود. تطبیق پذیری آن در انواع مختلف سیستم، ظرفیت های بارگذاری و پیکربندی های مختلف، آن را از نقاط توزیع منطقه ای کوچک تا بزرگترین مراکز تکمیل خودکار جهان قابل اجرا می کند.

خرده فروشی و توزیع تجارت الکترونیکی

مراکز توزیع خرده‌فروشی و انبارهای انجام تجارت الکترونیکی با هزاران SKU فعال کار می‌کنند و باید از چرخه‌های تکمیل سریع در کنار انتخاب سریع سفارش‌های فردی پشتیبانی کنند. قفسه بندی انتخابی - اغلب با قفسه بندی چند لایه و سیستم های خودکار کالا به فرد ترکیب می شود - دسترسی و انعطاف پذیری مورد نیاز این عملیات را فراهم می کند. رشد تحویل در همان روز و روز بعد، زیرساخت های قفسه بندی متراکم و سازمان یافته را به یک دارایی رقابتی مستقیم تبدیل کرده است. در لجستیک خرده فروشی

غذا و نوشیدنی

انبارهای مواد غذایی و آشامیدنی محیطی، سرد و منجمد از جمله محیط های پر تقاضا برای قفسه بندی صنعتی هستند. ساخت و بهره برداری از فضای کنترل شده با دما گران است و تراکم ذخیره سازی بالا - که از طریق درایو، جریان یا قفسه سیار به دست می آید - از نظر اقتصادی بسیار مهم است. الزامات دقیق چرخش انبار FIFO برای کالاهای فاسد شدنی به طور خودکار توسط سیستم های جریان پالت برآورده می شود. مواد و پوشش های قفسه بندی باید با استانداردهای ایمنی مواد غذایی مطابقت داشته باشند و در برابر اثرات خورنده مواد شیمیایی تمیز کننده و رطوبت بالا مقاومت کنند.

داروسازی و بهداشت و درمان

انبارداری دارو نیازمند بالاترین استانداردهای ردیابی موجودی، کنترل دما و چرخش انبار است. قفسه بندی صنعتی باید از انطباق GDP (عمل توزیع خوب) پشتیبانی کند - با مناطق ذخیره سازی به وضوح تعریف شده، جداسازی دسته ای و دقت انتخاب مستند. قفسه بندی جریان پالت برای خطوط با دمای کنترل شده و قفسه بندی انتخابی برای محصولات محیطی هر دو به طور گسترده مورد استفاده قرار می گیرند. قفسه موبایل به طور فزاینده ای برای ذخیره سازی مواد با ارزش بالا یا کنترل شده مشخص می شود جایی که کارایی فضا و امنیت دسترسی در اولویت هستند.

خودروسازی و تولید

فروشگاه‌های قطعات، سوپرمارکت‌های خط تولید و انبارهای کالاهای نهایی در خودروسازی و تولید عمومی به قفسه‌بندی صنعتی برای نگهداری ترکیب پیچیده‌ای از اجزا متکی هستند - از بست‌های کوچک در قفسه‌بندی‌های چند لایه تا مجموعه‌های فرعی بزرگ در قفسه‌بندی پالت‌های سنگین یا سیستم‌های کنسولی. تحویل به موقع (JIT) به خطوط تولید مستلزم دسترسی فوری و قابل اعتماد به هر قسمت است و انتخاب 100٪ را به یک نیاز حیاتی در این محیط ها تبدیل می کند.

ساخت و ساز، چوب و مصالح ساختمانی

بازرگانان سازندگان، محوطه‌های چوب و توزیع‌کنندگان مصالح ساختمانی برخی از چالش‌برانگیزترین پروفیل‌های بار را در انبارداری مدیریت می‌کنند - اقلام بلند، سنگین و نامنظم مانند فولاد سازه‌ای، ورق‌های سقف، تخته گچ و الوار. قفسه بندی قفسه ای راه حل اصلی برای کالاهای با فرمت بلند است، در حالی که قفسه بندی پالت سنگین، مواد، آجر و بلوک های بسته بندی شده پالت شده را کنترل می کند. بسیاری از امکانات هر دو نوع سیستم را در یک محیط ذخیره سازی یکپارچه ترکیب می کنند.

لجستیک شخص ثالث (3PL)

ارائه دهندگان لجستیک قراردادی باید به چندین مشتری با پروفایل های محصول متفاوت از یک مرکز مشترک خدمت کنند. قفسه بندی انتخابی تقریباً به طور جهانی در انبارهای 3PL استفاده می شود زیرا ارتفاع پرتوهای قابل تنظیم، تجهیزات حمل و نقل سازگار و دسترسی مستقیم به پالت، آن را به انعطاف‌پذیرترین سیستم برای انطباق با نیازهای مشتری در حال تغییر بدون تغییر قفسه‌بندی یا سرمایه‌گذاری مجدد قابل توجه تبدیل می‌کند.

عوامل کلیدی در مشخصات قفسه بندی صنعتی

تعیین صحیح یک سیستم قفسه بندی صنعتی مستلزم تجزیه و تحلیل ساختاری از محیط ذخیره سازی، ویژگی های کالایی که قرار است ذخیره شود، و فرآیندهای عملیاتی که سیستم باید از آن پشتیبانی کند، دارد. اشتباهات در مشخصات - کوچکتر کردن ظرفیت بار، انتخاب نوع سیستم اشتباه، یا عدم در نظر گرفتن جابجایی تجهیزات - پس از نصب پرهزینه است.

وزن و ابعاد بار

وزن و ابعاد حداکثر بار طراحی در هر موقعیت پالت، عمق و طول مقطع تیر مورد نیاز، بخش ستون عمودی و حداکثر تعداد سطوح تیر در هر قاب را تعیین می‌کند. بارهای پالت صنعتی معمولی از 500 کیلوگرم تا 1500 کیلوگرم متغیر است با سیستم های سنگین طراحی شده برای بارهای بیش از 3000 کیلوگرم در هر موقعیت پالت. ابعاد پلان پالت بارگذاری شده حداقل طول تیر و عمق قاب را تعیین می کند، در حالی که ارتفاع بارگذاری شده حداقل گام سطح تیر (فاصله عمودی بین سطوح تیر) را تعیین می کند.

ساختمان با ارتفاع صاف و دال کف

ارتفاع واضح موجود تا سطح زیرین کمترین انسداد ساختمان - تیر سقف، دیواره، لوله کشی آبپاش یا روشنایی - حداکثر ارتفاع قفسه بندی را تعیین می کند. حداقل ترخیص از 500 میلی متر تا 1000 میلی متر بین پالت بارگذاری شده از بالا و سازه ساختمان برای ایمنی آتش سوزی و دلایل عملیاتی مورد نیاز است. دال کف انبار باید از نظر ساختاری ارزیابی شود تا اطمینان حاصل شود که می تواند بارهای نقطه متمرکز را از صفحات پایه قفسه بندی تحت شرایط بار کامل بدون ترک یا نشست حمل کند.

تجهیزات جابجایی و عرض راهرو

نوع تجهیزات حمل و نقل مورد استفاده برای بارگیری و بازیابی از قفسه به طور مستقیم عرض راهرو مورد نیاز - و بنابراین نسبت طبقه انبار اشغال شده توسط راهروها در مقابل انبار را تعیین می کند. لیفتراک های استاندارد تعادلی نیاز به راهروهای کاری دارند 3500 میلی متر تا 4000 میلی متر . ریچ کامیون ها در راهروهای 2700 میلی متر تا 3200 میلی متر کار می کنند. کامیون های هدایت شونده با راهروهای باریک (NA) در راهروهای باریک بین 2100 میلی متر تا 2500 میلی متر کار می کنند و کامیون های برجک هدایت شونده با راهروهای بسیار باریک (VNA) در راهروهای تنها 1600 میلی متر تا 1800 میلی متر کار می کنند که به طور قابل توجهی نسبت فضای ذخیره سازی به گردش را افزایش می دهد.

رعایت ایمنی آتش نشانی

تاسیسات قفسه صنعتی باید با مقررات ایمنی آتش‌سوزی مطابقت داشته باشند، که معمولاً به فضاهای دودکش بین ردیف‌های قفسه‌های پشت به پشت نیاز دارند تا اجازه دهند گرما و گازها تا آشکارسازهای سطح سقف بالا بروند، سیستم‌های آبپاش داخل قفسه در سطوح متوسط برای قفسه‌بندی بالاتر از ارتفاعات تعریف‌شده، و پیکربندی‌های چیدمان ذخیره‌سازی که مانع از کارآیی سر اسپرین‌کننده بالای سرپوش نمی‌شود. طبقه بندی خطر آتش سوزی کالاهای ذخیره شده - قابل احتراق استاندارد، مایعات قابل اشتعال با انباشت بالا - الزامات خاص قابل اعمال برای هر تاسیسات را تعیین می کند.

ظرفیت بار قفسه صنعتی و استانداردهای ایمنی

ایمنی ساختاری یک تاسیسات قفسه بندی صنعتی کاملاً به این بستگی دارد که سیستم به درستی مشخص شده، به درستی نصب شده باشد و همیشه در ظرفیت نامی خود کار کند. ظرفیت بار در هر سیستم قفسه بندی در سه سطح تعریف شده است و هر سه محدودیت باید به طور همزمان رعایت شوند.

• ظرفیت بار واحد (UDL در هر موقعیت پالت): حداکثر وزن یک پالت منفرد و محتویات آن که ممکن است روی یک جفت تیر قرار گیرد. این مقدار توسط استحکام بخش تیر و توانایی قاب عمودی برای حمل بارهای محوری و خمشی حاصل می‌شود.
• ظرفیت سطح پرتو: کل بار مجاز در تمام موقعیت های پالت روی یک جفت تیر به طور همزمان. این فقط مضربی از بار واحد نیست - توزیع بار در طول دهانه تیر بر تنش خمشی در بخش تیر تأثیر می گذارد.
• ظرفیت خلیج: بار کل مجاز در تمام سطوح تیر در یک قفسه قفسه ای منفرد، محدود به ظرفیت تحمل بار محوری ستون های عمودی و پایداری کلی قاب تحت بارگذاری ترکیبی است.

استانداردهای بین المللی اصلی حاکم بر قفسه بندی صنعتی عبارتند از EN 15512 و EN 15620 (اروپا)، FEM 10.2.02 (فدراسیون حمل و نقل مواد اروپا)، RMI ANSI MH16.1 (آمریکای شمالی)، و AS 4084 (استرالیا و نیوزیلند). هر قفسه قفسه نصب شده باید اخطار بار اجباری را نشان دهد نشان دادن بار واحد مجاز، ظرفیت سطح پرتو، و ظرفیت خلیج - قابل مشاهده برای همه اپراتورهایی که از سیستم استفاده می کنند.

بازرسی و نگهداری قفسه های صنعتی

قفسه بندی صنعتی یک سیستم ساختاری است که در معرض تنش مداوم ناشی از چرخه بار و تأثیرات جزئی اجتناب ناپذیر عملیات روزانه لیفتراک است. یک برنامه بازرسی و نگهداری منظم برای حفظ یکپارچگی ساختاری، انطباق با مقررات و محیط کار ایمن ضروری است.

سطوح و فرکانس بازرسی

1. بررسی روزانه عمل: همه کارکنان انبار باید آموزش ببینند تا آسیب‌های قفسه‌بندی قابل مشاهده را شناسایی کرده و فوراً گزارش کنند - پایه‌های خمیده، تیرهای جدا شده یا ترک خورده، سنجاق‌های ایمنی از دست رفته، حفاظ‌های ستون جابجا شده، یا محفظه‌های بارگذاری شده بیش از حد - به عنوان بخشی از تمرین روزانه کاری خود.
2. بازرسی های هفتگی مستند: یک بازرس داخلی قفسه تعیین شده و آموزش دیده باید حداقل به صورت هفتگی بازرسی سیستماتیک از همه جایگاه های قفسه بندی انجام دهد و یافته ها را با استفاده از یک سیستم طبقه بندی آسیب استاندارد شده ثبت کند. سوله های دارای برچسب قرمز (ناامن) باید بلافاصله در انتظار تعمیر تخلیه و از سرویس خارج شوند.
3. بازرسی سالانه کارشناسی: یک بازرس قفسه بندی مستقل و واجد شرایط باید حداقل یک بار در سال یک ممیزی جامع از کل نصب انجام دهد و یک گزارش کتبی رسمی با توصیه های اقدامات اصلاحی ارائه دهد. این بازرسی سالانه در اکثر مقررات ملی ایمنی قفسه بندی الزامی است.

محدودیت های آسیب ستون عمودی

برخورد لیفتراک در سطح زمین رایج ترین شکل آسیب قفسه بندی است. اکثر استانداردهای اصلی مشخص می کنند که یک ستون عمودی با تغییر شکل (کمان، خم یا فرورفتگی) بیش از 3 میلی متر در طول گیج 300 میلی متر اندازه گیری می شود قبل از استفاده مجدد، باید از سرویس خارج شده و جایگزین شود. آسیب‌های جزئی تجمعی که به‌صورت جداگانه به این آستانه نمی‌رسند نیز می‌توانند در طول زمان یکپارچگی ستون را به خطر بیندازند و اهمیت بازرسی منظم حرفه‌ای را به جای تکیه بر بررسی‌های بصری روزانه به تنهایی برجسته کنند.

طبقه بندی رنگ-کد آسیب

سیستم چراغ راهنمایی آسیب دیده SEMA (انجمن تولیدکنندگان تجهیزات ذخیره سازی) - که به طور گسترده در سطح بین المللی پذیرفته شده است - آسیب های قفسه بندی را به عنوان سبز (بدون نیاز به اقدام)، کهربایی (نظارت و تعمیر برنامه در مدت زمان معین) یا قرمز (حذف فوری از سرویس) طبقه بندی می کند. این سیستم یک زبان واضح و سازگار برای برقراری ارتباط با شرایط racking فراهم می کند بین اپراتورها، مدیران ایمنی و مهندسان بازرسی، صرف نظر از پیشینه فنی آنها.

تاثیر قفسه بندی صنعتی بر کارایی انبار

ارزش استراتژیک قفسه بندی صنعتی بسیار فراتر از ارائه مکانی برای قرار دادن کالا است. یک نصب قفسه بندی با طراحی خوب مستقیماً سرعت عملیات انبار، دقت موجودی، بهره وری نیروی کار و هزینه عملیاتی را بهبود می بخشد - که همگی به مزیت رقابتی قابل اندازه گیری تبدیل می شوند.

تراکم ذخیره سازی و استفاده از فضا

انباری که فقط از انباشتن بلوک در سطح کف در ارتفاع 2 پالت استفاده می کند تقریباً به دست آورد 0.8 موقعیت پالت در هر متر مربع از سطح زمین . نصب قفسه های انتخابی 6 متری با راهروهای کامیونت این امر را افزایش می دهد 2.5 تا 3.5 موقعیت پالت در هر متر مربع - بیش از سه برابر ظرفیت ذخیره سازی موثر در یک ساختمان. سیستم‌های خودکار با ارتفاع بالا با ساختار قفسه‌ای 30 متری می‌توانند تراکم را فراتر ببرند 8 تا 10 موقعیت پالت در هر متر مربع .

دقت موجودی و قابلیت ردیابی

قفسه بندی سیستماتیک با آدرس های مکان تعریف شده - خلیج، سطح و موقعیت - زیرساخت فیزیکی را برای سیستم های مدیریت انبار مبتنی بر مکان (WMS) فراهم می کند. به هر پالت یک مکان قفسه بندی مشخص و شناخته شده اختصاص داده می شود که امکان مشاهده موجودی در زمان واقعی، برداشت و بازیابی سریع و شمارش دقیق چرخه را بدون نیاز به جستجو در انبار فراهم می کند. نصب‌های قفسه‌بندی با مدیریت WMS به طور معمول به نرخ‌های دقت موجودی بالاتر از 99.5% می‌رسند. در مقایسه با دقت 90 تا 95 درصد در محیط های بدون ساختار پشته طبقه.

بهره وری نیروی کار

قفسه بندی سازماندهی شده با برچسب گذاری مکان مشخص و شکاف بهینه محصول (قرار دادن کالاهای سریع السیر در در دسترس ترین مکان ها) زمان سفر به ازای هر انتخاب یا تکمیل کار را کاهش می دهد - به طور مستقیم تعداد کارهایی را که یک عامل انبار می تواند در هر شیفت انجام دهد افزایش می دهد. در عملیات با توان بالا، بهینه سازی طرح بندی قفسه بندی به تنهایی می تواند بهره وری انتخاب را بهبود بخشد 15 تا 30 درصد بدون هیچ تغییری در نیروی انسانی یا سرمایه گذاری فناوری.

نصب و راه اندازی قفسه های صنعتی: یک فرآیند ساخت یافته

نصب قفسه صنعتی یک فرآیند ساخت و ساز رسمی است، نه یک کار خود مونتاژ. این نیاز به پرسنل واجد شرایط، نظارت مهندسی، و تأیید پس از نصب قبل از اعمال هر گونه باری بر روی سیستم دارد.

1. نظرسنجی سایت: ردپای کف موجود را اندازه‌گیری کنید، ارتفاع‌های واضح تا موانع را تأیید کنید، موقعیت‌های ستون و تخلیه را شناسایی کنید و یک ارزیابی مهندسی سازه ظرفیت بار دال کف را انجام دهید.
2. طراحی و چیدمان سیستم: یک نقشه نصب مقیاس‌پذیر ایجاد کنید که ردیف‌های قفسه‌بندی، عرض راهروها، مسیرهای خروج اضطراری، فضاهای دودکش ایمنی آتش‌سوزی، و فاصله‌های چرخش تجهیزات جابجایی را نشان می‌دهد. تمام مشخصات تیر و قائم را در برابر الزامات بار تأیید کنید.
3. تحویل و سازماندهی قطعات: قاب های عمودی، تیرها، صفحات پایه، لنگرها و لوازم جانبی را برای توالی نصب کارآمد تحویل و سازماندهی کنید.
4. نصب و تراز قاب: قاب های عمودی را مطابق با نقشه چیدمان نصب کنید، شاقول و سطح، و صفحات پایه را در صورت نیاز برای تطبیق با تغییرات جزئی سطح کف بررسی کنید.
5. لنگر انداختن کف: لنگرهای کف را به نوع مشخص شده، عمق جاسازی و مقادیر گشتاور که توسط مهندس تایید شده است، سوراخ کرده و نصب کنید. مشخصات لنگر را جایگزین نکنید یا لنگرها را از صفحه پایه حذف نکنید.
6. نصب تیر: طبق نقشه طراحی، تیرها را در ارتفاع‌های صحیح قرار دهید، و تأیید می‌کند که تمام پایه‌های ایمنی تیرها در هر نقطه اتصال، قبل از رفتن به جایگاه بعدی کاملاً درگیر هستند.
7. لوازم جانبی و اطلاعیه های بار: حفاظ های ستون، جداکننده ردیف، محافظ انتهای راهرو، عرشه سیمی یا سایر لوازم جانبی مشخص شده را نصب کنید. قبل از راه اندازی، اخطارهای بار اجباری را در هر خلیج ثابت کنید.
8. بازرسی قبل از راه اندازی: یک بازرسی رسمی از نصب کامل شده در برابر نقشه های طراحی انجام دهید، تأیید کنید که همه لنگرها نصب شده و دارای گشتاور هستند، همه پایه های ایمنی در جای خود قرار دارند، و همه اخطارهای بار قبل از قرار دادن پالت ها روی سیستم ارسال می شوند.

انتخاب سیستم قفسه بندی صنعتی مناسب: چارچوب تصمیم

انتخاب مناسب‌ترین سیستم قفسه‌بندی صنعتی برای یک عملیات معین، مستلزم ارزیابی ساختاری چندین عامل به هم پیوسته است. چارچوب زیر فرآیند تصمیم گیری را از الزامات اولیه تا انتخاب نوع سیستم هدایت می کند.

• چند SKU باید ذخیره شود؟ تعداد SKU بالا (هزاران خط محصول) به گزینش پذیری بالایی نیاز دارد - به سمت قفسه بندی انتخابی یا قفسه بندی نیم طبقه. تعداد SKU پایین با حجم بالا در هر SKU به نفع سیستم‌های با چگالی بالا مانند درایو-این یا قفسه جریان است.
• آیا چرخش سهام FIFO لازم است؟ برای کالاهای فاسد شدنی، محصولات با کد تاریخ، یا هر موجودی که در آن باید ابتدا قدیمی ترین موجودی مصرف شود، قفسه بندی جریان پالت یا قفسه بندی درایو چرخش خودکار FIFO را فراهم می کند. سیستم‌های درایو-این و فشار برگشت فقط LIFO هستند.
• چه تجهیزات جابجایی در دسترس یا برنامه ریزی شده است؟ انتخاب نوع لیفتراک، عرض راهرو را تعیین می کند، که به طور مستقیم بر تراکم انبار و چیدمان قفسه تاثیر می گذارد. قبل از نهایی کردن نوع قفسه بندی، سازگاری تجهیزات را تأیید کنید.
• پروفایل بار چیست؟ کالاهای استاندارد پالت شده مناسب قفسه بندی پالت معمولی هستند. اقلام بلند یا نامنظم نیاز به قفسه بندی دارند. بارهای بسیار سنگین به بخش های عمودی و پرتوهای سنگین نیاز دارند. پروفیل های بار مختلط ممکن است به چندین نوع قفسه بندی در یک مرکز نیاز داشته باشند.
• مورد نیاز توان عملیاتی چیست؟ عملیات با توان بالا، دسترسی و زمان چرخه سریع را به تراکم اولویت می دهد. عملیات‌های فشرده ذخیره‌سازی با توان کمتر می‌توانند انتخاب‌پذیری کمتری را در ازای حداکثر چگالی بپذیرند.
• ارتفاع ساختمان موجود چقدر است؟ ساختمان‌های بلندتر پتانسیل قفسه‌های بلند و سیستم‌های AS/RS را باز می‌کنند، که بیشترین ارزش خود را در زمانی که ارتفاع شفاف ساختمان بیش از 10 متر باشد، ارائه می‌کنند. ساختمان‌های پایین‌تر به بهترین وجه توسط سیستم‌های انتخابی معمولی یا درایو در خدمت هستند.
